Assalamualaikum WR.WB

A.Pengertian
VPN dalah sebuah jaringan komputer dimana koneksi antar perangkatnya (node) memanfaatkan jaringan public sehingga yang diperlukan hanyalah koneksi internet di masing-masing site.Ketika mengimplementasikan VPN, interkoneksi antar node akan memiliki jalur virtual khusus di atas jaringan public yang sifatnya independen. Metode ini biasanya digunakan untuk membuat komunikasi yang bersifat secure, seperti system ticketing online dengan database server terpusat.

Point to Point Tunnel Protocol (PPTP)
Salah satu service yang biasa digunakan untuk membangun sebuah jaringan VPN adalah Point to Point Tunnel Protocol (PPTP). Sebuah koneksi PPTP terdiri dari Server dan Client.
Mikrotik RouterOS bisa difungsikan baik sebagai server maupun client atau bahkan diaktifkan keduanya bersama dalam satu mesin yang sama. Feature ini sudah termasuk dalam hingga anda perlu cek di menu

Biasanya PPTP ini digunakan untuk jaringan yang sudah melewati multihop router (Routed Network). Jika anda ingin menggunakan PPTP pastikan di Router anda tidak ada rule yang melakukan blocking terhadap protocol TCP 1723 dan IP Protocol 47/GRE karena service PPTP menggunakan protocol tersebut.

B.Latar Belakang
PPTP adalah terowongan yang aman untuk mengangkut lalu lintas IP menggunakan PPP.PPTP mengenkapsulasi PPP di jalur virtual yang berjalan di atas IP.PPTP menggabungkan PPP dan MPPE (Microsoft Point to Point Encryption) untuk membuat tautan terenkripsi.Tujuan dari protokol ini adalah untuk membuat koneksi aman yang dikelola dengan baik antara router dan juga antara router dan klien PPTP (klien tersedia untuk dan / atau disertakan di hampir semua OS termasuk Windows).

C.Alat dan Bahan

• Software Winbox
• Komputer/Laptop
• Router Mikrotik (1 Buah)
• Kabel LAN (2 Buah)
• Akses Internet

D.Maksud dan Tujuan

Tujuan dari konfigurasi ini adalah untuk membuat koneksi aman yang dikelola dengan baik antara router dan juga antara router dan klien PPTP

E.Waktu Pelaksanaan
15 Menit

F.Pembahasan
1.Pertama-tama saya sarankan kalian sudah melakukan konfigurasi PPPoE Server,jika belum melakukan konfigurasi tersebut.Siahkan masuk ke situs ini : http://riooblax.blogspot.co.id/2018/03/konfigurasi-pppoe-server-dan-client.html

2.Setelah melakukan konfigurasi yang saya rekomendasikan tadi kita masuk ke Winbox kemudian klik Menu PPP

3.Lalu pilih Menu Secrets dan tambahkan +

4.Setelah itu buat name untuk usernamenya  dan passwordnya,untuk Servicenya kita gunakan pptp karena kita ingin konfigurasi PPTP,untuk profienya kita atur ke riooblax karena saya sudah membuat profilnya pada menu Profiles saat konfigurasi PPPoE.Untuk local addressnya saya membuat 192.168.10.1 dari IP Local yang saya tentukan.Pada remote addressnya kita masukkan 192.168.10.3 dari IP Pool yang dibuat pada konfigurasi PPPoE sebelumnya.lalu klik apply dan ok

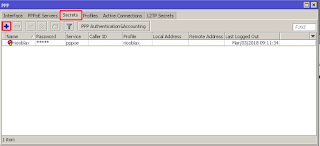

5.Maka hasilnya akan seperti gambar dibawah ini

6.Sekarang kita masuk ke menu Interface,lalu klik pada PPTP Server

7.Kita cukup Checklist Enabled lalu apply dan ok

8.Keluar dari Software Winbox lalu buat profile network connections yang bertype PPTP kemudian create

9.Untuk Connection namenya bisa disesuaikan kehendak kita,nah pada Gateway kita isikan 192.168.10.1 dari ether2.Untuk username dan passwordnya tadi,kita masukkan dari Secret yang tadi kita buat di menu PPP

10.Kita coba konekkan dan masuk ke browser.disini saya menggunakan DHCP sebagai koneksinya.Tidak lupa juga kita connectkan ke profile VPN yang kita buat tadi.Lalu kita coba browsing ke situs misal situs blog saya.Dan ternyata sudah berhasil

NB:Konfigurasi VPN berhasil jika ada lambang kunci pada Network  Connectionsnya.Lihat screenshoot dibawah :

G.Kesimpulan
PPTP VPN bisa digunakan baik untuk koneksi yang melewati Jaringan Internet (IP Publik) maupun Jaringan Intranet (IP Private). Namun penerapan PPTP VPN lebih banyak digunakan pada jaringan internet untuk menghubungkan beberapa node berbeda yang berjauhan lokasi nya.

H.Referensi

http://www.mikrotik.co.id/artikel_lihat.php?id=43
https://wiki.mikrotik.com/wiki/Manual:Interface/PPTP
https://mikrotikindo.blogspot.co.id/2017/02/cara-membuat-pptp-vpn-server-mikrotik.html

Sekian dari saya

Wassalamualikum WR.WB
