Membuat Konfigurasi Dasar Statik (TETAP) Di Mikrotik -- BLC Telkom Klaten

Assalamualaikum WR.Wb

A.PENDAHULUAN
Pada kesempatan kali ini,saya akan menjelaskan bagaimana cara konfigurasi mikrotik Statik di mikrotik,dan baru pertama kali nya saya diharuskan mengkonfigurasi mikrotik di sistem operasi (OS) Linux

B.LATAR BELAKANG
Kebutuhan akan akses internet dewasa ini sangat tinggi sekali. Baik untuk mencari informasi , artikel, pengetahuan terbaru atau bahkan hanya untuk chating.
Pembagian nomor untuk internet atau biasa disebut dalam dunia networking adalah IP Address sudah sangat menipis atau sudah hampir habis. Satu IP Address perlu sekali berhubungan dengan IP address lainnya yang berbeda class atau subnet, maka diperlukanlah suatu proses system untuk menghubungkan IP Address itu, yaitu routing. Routing akan membuat sebuah rantai jaringan saling terhubung dan bias berkomunikasi dengan baik, dan informasi yang tersedia di satu IP Address akan didapatkan di IP address yang lainnya.
Mikrotik adalah salah satu vendor baik hardware dan software yang menyediakan fasilitas untuk membuat router. Salah satunya adalah Mikrotik Router OS, ini adalah Operating system yang khusus digunakan untuk membuat sebuah router dengan cara menginstallnya ke komputer. Fasilitas atau tools yang disediakan dalam Mikrotik Router Os sangat lengkap untuk membangun sebuah router yang handal dan stabil.

C.MAKSUD DAN TUJUAN
 Agar sebuah koneksi internet dapat di salurkan dengan melalui sebuah konfigurasi statik (tetap)

D.ALAT DAN BAHAN
-1 Router Mikrotik
-2 Kabel LAN
-1 Hub/Switch
-1 Laptop
-Koneksi Jaringan

E.JANGKA WAKTU
40-90 Menit

F.TAHAP PELAKSANAAN
Sebelumnya kalian sudah harus membuat IPnya(KHUSUS LINUX).contoh yang saya konfigurasikan ini seperti gambar dibawah ini
Lalu setelah IP tadi sudah dibuat ,pastikan juga konfigurasi bawaan atau konfigurasi mikrotik yang lama sudah di reset.

1.Buka Winbox lalu Klik Mac Addressnya dan pilih Connect


 2.Setelah masuk ke Winbox klik menu IP -> Address

 3.Kemudian klik icon +

 4.Dan masukkan IPnya  seperti gambar dibawah,perhatikan posisi interface nya berada


5.Maka hasilnya akan terlihat seperti gambar dibawah ini

6.Lalu masuk lagi ke menu IP -> DNS

7.Disini saya menggunakan DNS 10.10.10.100,dan jangan lupa centang "Allow remote requestnya"

8.Kemudian masuk lagi ke menu IP -> Routes

9.Tambahkan Default Gateway untuk ether 1

10.Saya memasukkan Gateway sesuai satu segmen dengan DNS tadi, dan anda harus pastikan "Reachable ether1"
 11.Maka hasilnya akan seperti dibawah ini

12.Lalu Tes konfigurasi berhasil apa tidak, dengan klik menu New Terminal

13.Ketikkan ping google.com atau ping ke dns, melakukan ping berhasil jika seperti gambar dibawah ini

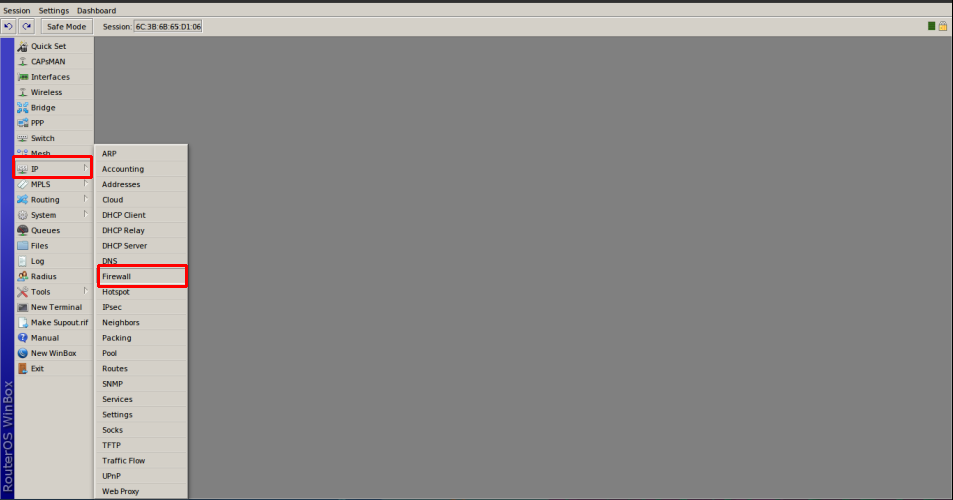

14.Setelah berhasil melakukan tes koneksi di terminal, masuk ke menu Firewall

15.Pilih menu NAT  lalu tambahkan

 16.Di menu General, Out Interface atur ke "ether 1"
 17.Kemudian masuk ke menu Action, pilih Masquerade

18.Maka akan jadi seperti gambar dibawah ini
19.Disconnect kan mikrotik dan disabled,dan enabled lagi Wirednya
20.Masuk ke browser dan pastikan sudah terconnect

G.KESIMPULAN
Dari konfigurasi jaringan yang kita terapkan diatas kita menyimpulkan jika konfigurasi jaringan tersebut membantu untuk dasar awal pengembangan sebuah konfigurasi

H.REFERENSI
 -

Sekian dari tutorial konfigurasi yang saya berikan,apabila ada kesalahan kata atau kalimat yang kurang berkenan mohon maaf..
Wassalamualaikum WR.Wb
